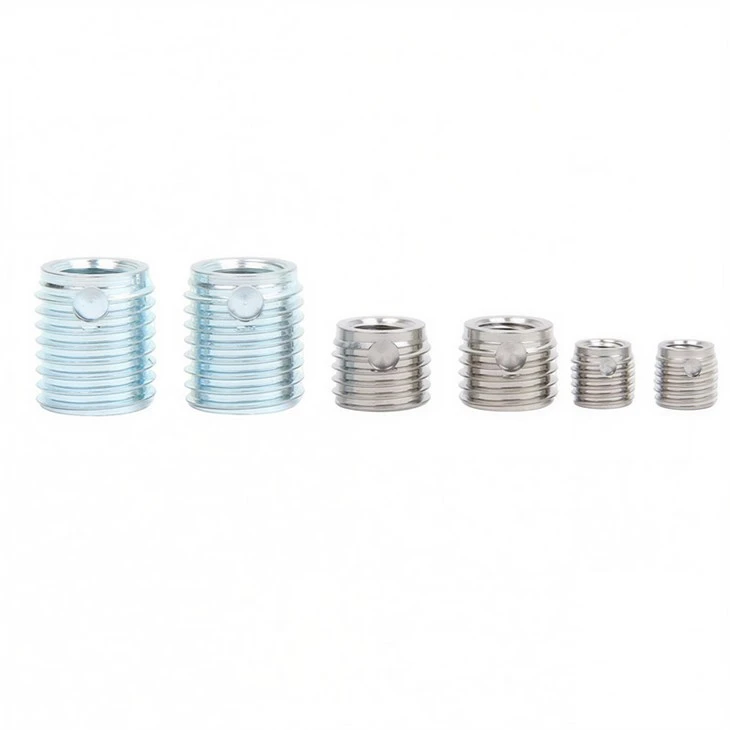

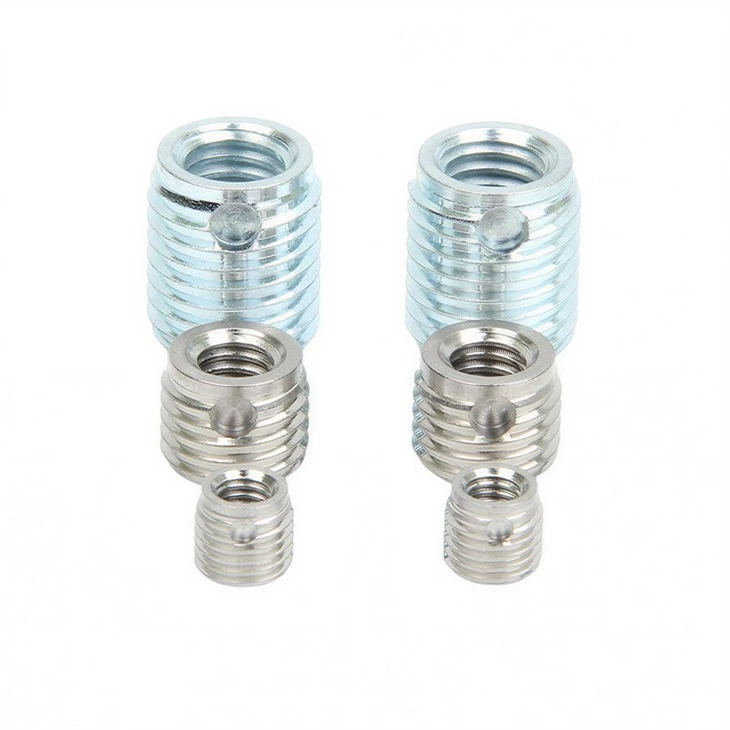

Sisipan Mengetuk Sendiri Seri 337/338adalah versi lubang{0}}alternatif dari seri 307/308. Fitur sisipan ini achip-slot pemotongan reservoirdan dirancang untuk membuat benang internal yang tahan lamalogam ringan, plastik, dan-bahan dasar berkekuatan rendah lainnyatanpa perlu-mengetuk terlebih dahulu.
Selama instalasi, masukkanmemotong benang kawinnya sendirisaat didorong ke dalam-lubang yang telah dibor sebelumnya. Slot reservoir-chip terintegrasi menangkap dan menyimpan chip pemotongan yang dihasilkan secara signifikanmengurangi risiko serpihan jatuh ke komponen internal yang sensitif. Desain ini meningkatkan keandalan pemasangan dan menjadikan seri 337/338 sangat cocok untuk aplikasi-lubang yang memerlukan kontrol chip.
Struktur Produk
|
Kategori |
3-Sisipkan Lubang Self-Tapping – Pendek |
3-Sisipkan Lubang dengan Mengetuk Sendiri – Panjang |
3-Lubang Semi-Sisipkan Self-Tapping Tertutup – Pendek |
3-Lubang Semi-Masukkan Self-Tapping Tertutup – Panjang |
|
Gambar 3D |
|
|
|
|
|
Desain Pemotongan |
Tiga lubang pemotongan (jarak 120 derajat merata) |
Tiga lubang pemotongan (jarak 120 derajat merata) |
Tiga lubang pemotongan + bagian bawah semi-tertutup |
Tiga lubang pemotongan + bagian bawah semi-tertutup |
|
Struktur Bawah |
Buka bagian bawah |
Buka bagian bawah |
Bagian bawah semi-tertutup (pemblokiran-chip) |
Bagian bawah semi-tertutup (pemblokiran-chip) |
|
Keterlibatan Thread yang Efektif |
Sedang |
Tinggi |
Sedang |
Tinggi |
|
Jenis Lubang yang Direkomendasikan |
Lubang buta / Lubang tembus |
Blilubang dan / Melaluilubang |
Lubang buta (lebih disukai) |
Lubang buta (lebih disukai) |
|
Pra-Persyaratan Pengeboran |
Hanya pengeboran (tidak perlu-mengetuk terlebih dahulu) |
Hanya pengeboran (tidak perlu-mengetuk terlebih dahulu) |
Hanya pengeboran (tidak perlu-mengetuk terlebih dahulu) |
Hanya pengeboran (tidak perlu-mengetuk terlebih dahulu) |
|
Diameter Bor Referensi |
Sedikit lebih kecil dari sisipan OD (per ukuran) |
Sama seperti versi pendek |
Sama seperti versi terbuka{0}}terbawah |
Sama seperti versi terbuka{0}}terbawah |
|
Kedalaman Lubang Buta Minimum |
L + 1– jarak bebas 2 mm |
L + 1– jarak bebas 2 mm |
Dikontrol secara tepat agar sesuai dengan bagian bawah semi{0}}tertutup |
Dikontrol secara tepat agar sesuai dengan bagian bawah semi{0}}tertutup |
|
Bahan Khas |
Baja karbon / Baja tahan karat |
Baja karbon / Baja tahan karat |
Baja karbon / Baja tahan karat |
Baja karbon / Baja tahan karat |
|
Perawatan Permukaan (Opsional) |
Berlapis seng, dipasivasi, dll. |
Berlapis seng, dipasivasi, dll. |
Berlapis seng, dipasivasi, dll. |
Berlapis seng, dipasivasi, dll. |
|
Keterbatasan Desain |
Beban lebih rendah vs versi panjang |
Memerlukan lubang yang lebih dalam |
Membutuhkan kedalaman lubang yang tepat |
Membutuhkan kedalaman lubang yang tepat |
Produk Terkait
Dibandingkan dengan Sisipan Self-Tapping Tipe 307/308
Sisipan self-lubang buta dan sisipan self-standar dirancang untuk menghasilkan ulir internal yang tahan lama dan menahan beban pada bahan dasar yang lebih lembut seperti paduan aluminium, paduan magnesium, dan plastik rekayasa.
Dengan memotong atau membentuk benang kawinnya sendiri selama pemasangan, benang ini secara signifikan meningkatkan kekuatan benang, ketahanan aus, dan masa pakai dibandingkan dengan benang yang disadap langsung.
Meskipun kedua jenis sisipan beroperasi dengan prinsip-sentuhan mandiri yang sama, namun keduanya berbedadesain struktural dan-metode penanganan chipberbeda, sehingga menghasilkan keuntungan berbeda tergantung pada jenis lubang, kondisi pemasangan, dan persyaratan aplikasi.
Karakteristik Instalasi dan Pemesinan
Sisipan sadap sendiri-lubang buta memerlukan kontrol kedalaman lubang pilot yang lebih presisi untuk memastikan volume penyimpanan chip yang memadai. Namun, desain ini sangat mengurangi risiko penetrasi ke permukaan bawah komponen.
Sisipan-sadap mandiri standar menawarkan toleransi pemesinan yang lebih besar dan pemasangan yang lebih mudah, terutama di-lingkungan produksi bervolume tinggi. Desain terbukanya memungkinkan evakuasi chip lebih cepat dan efisiensi pemasangan secara umum lebih tinggi.
Pertimbangan Kinerja
Dari sudut pandang mekanis, kedua jenis sisipan memberikan kekuatan ulir dan kapasitas dukung beban yang sebanding-bila dibuat dari bahan yang sama dan dipasang dengan benar.
Sisipan sadap sendiri-lubang buta menawarkan keuntungan jika:
- Penahanan chip sangat penting
- Dasar lubang harus tetap utuh
- Diperlukan tampilan luar atau permukaan penyegelan yang bersih
Sisipan-sadap mandiri standar sering kali lebih disukai jika:
- Melalui lubang digunakan
- Kesederhanaan manufaktur dan efisiensi biaya menjadi prioritas
- Tidak ada batasan di pintu keluar lubang
Spesifikasi Seri Metrik
Seri 337
|
Benang Dalam |
Utas Eksternal |
Panjang |
Keran Bor T yang Direkomendasikan |
Kedalaman Lubang Minimum L |
|
|
Aluminium |
Besi Baja |
||||
|
M3 |
M5-0.6 |
4 |
4.6-4.7 |
4.7-4.8 |
6 |
|
M3.5 |
M6-0.8 |
5 |
5.5-5.6 |
5.6-5.7 |
7 |
|
M4 |
M6.5-0.8 |
6 |
6.0-6.1 |
6.1-6.2 |
8 |
|
M5 |
M8-1 |
7 |
7.4-7.6 |
7.6-7.7 |
9 |
|
M6 |
M10-1.25 |
8 |
9.3-9.5 |
9.5-9.6 |
10 |
|
M8 |
M12-1.5 |
9 |
11.1-11.3 |
11.3-11.5 |
11 |
|
M10 |
M14-1.5 |
10 |
13.1-13.3 |
13.4-15.4 |
13 |
|
M12 |
M16-1.75 |
12 |
15.0-15.2 |
15.2-15.4 |
15 |
|
M14 |
M18-2 |
14 |
17.0-17.2 |
17.2-17.4 |
17 |
|
M16 |
M20-2 |
14 |
19.0-19.2 |
19.2-19.4 |
17 |
Seri 338
|
Benang Dalam |
Utas Eksternal |
Panjang |
Keran Bor T yang Direkomendasikan |
Kedalaman Lubang Minimum L |
|
|
Aluminium |
Besi Baja |
||||
|
M3 |
M5-0.6 |
6 |
4.6-4.7 |
4.7-4.8 |
8 |
|
M3.5 |
M6-0.8 |
8 |
5.5-5.6 |
5.6-5.7 |
10 |
|
M4 |
M6.5-0.8 |
8 |
6.0-6.1 |
6.1-6.2 |
10 |
|
M5 |
M8-1 |
10 |
7.4-7.6 |
7.6-7.7 |
13 |
|
M6 |
M10-1.25 |
12 |
9.3-9.5 |
9.5-9.6 |
15 |
|
M8 |
M12-1.5 |
14 |
11.1-11.3 |
11.3-11.5 |
17 |
|
M10 |
M14-1.5 |
18 |
13.1-13.3 |
13.4-15.4 |
22 |
|
M12 |
M16-1.75 |
22 |
15.0-15.2 |
15.2-15.4 |
26 |
|
M14 |
M18-2 |
24 |
17.0-17.2 |
17.2-17.4 |
28 |
|
M16 |
M20-2 |
24 |
19.0-19.2 |
19.2-19.4 |
28 |
Area Aplikasi Khas
Produk dan peralatan industri modern memerlukan solusi pengencang yang andal dan-berperforma tinggi untuk memenuhi tuntutan struktural yang semakin kompleks. Banyak komponen penting memerlukan koneksi yang aman, dan Locking Inserts Tech menerapkan keahliannya untuk memberikan koneksi ini, sehingga pelanggan kami dapat fokus pada fungsi produk mereka. Kami mencakup hampir semua area pengikatan-baik dari mesin hingga komponen struktural. Apa pun aplikasinya, Locking Inserts Tech memberikan-solusi sisipan yang dapat disadap sendiri atau berkolaborasi dengan Anda untuk mengembangkan desain yang disesuaikan.
Di halaman berikutnya, Anda dapat menjelajahi area di mana-sisipan self-tap kami telah berhasil diterapkan dan menemukan inovasi yang kami miliki.
KOMPONEN DAN PENDUKUNG STRUKTURAL
Komponen struktural dan pendukung memerlukan{0}}solusi pengikatan dan penyegelan berkekuatan tinggi. Sisipan-sentuh kami memastikan bahwa komponen terpasang dengan aman sekaligus menjaga penyegelan lubang yang diperlukan dan kinerja anti-longgar, menjamin stabilitas-jangka panjang.
RUTE CAIRAN DAN UDARA
Dalam sistem fluida dan pneumatik, sisipan-yang dapat disadap sendiri memberikan-pemasangan yang aman dan berkekuatan tinggi untuk klem, braket, dan sambungan pipa. Dengan pemahaman pelanggan yang mendalam dan keahlian teknis, Locking Inserts Tech adalah mitra tepercaya Anda untuk solusi pengikatan cairan dan saluran udara.
SISTEM PENGGERAK LISTRIK (EV)
Pada kendaraan listrik dan mesin listrik, sisipan-yang dapat disadap sendiri memainkan peran penting dalam mengamankan komponen penggerak. Solusi inovatif kami tidak hanya melampaui persyaratan standar untuk sistem kelistrikan tetapi juga meningkatkan efisiensi produksi dan keandalan perakitan.
SISTEM PENGGERAK PEMBAKARAN (ES)
Untuk peralatan mesin pembakaran tradisional, sisipan{0}}yang dapat disadap sendiri memberikan pengikatan yang andal pada dudukan transmisi, braket mesin, hub roda, dan komponen sasis. Pengetahuan dan keahlian Locking Inserts Tech yang luas memastikan setiap komponen penting terhubung dengan aman.

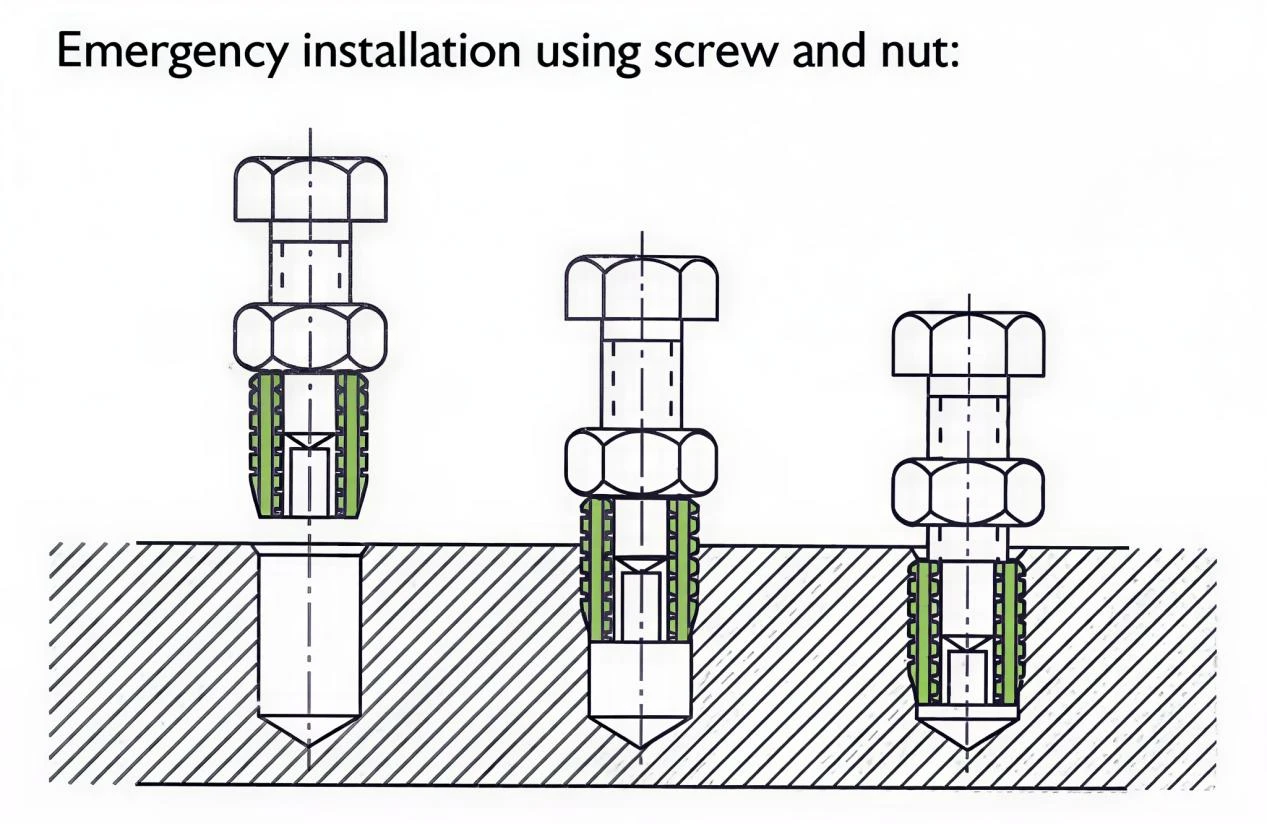

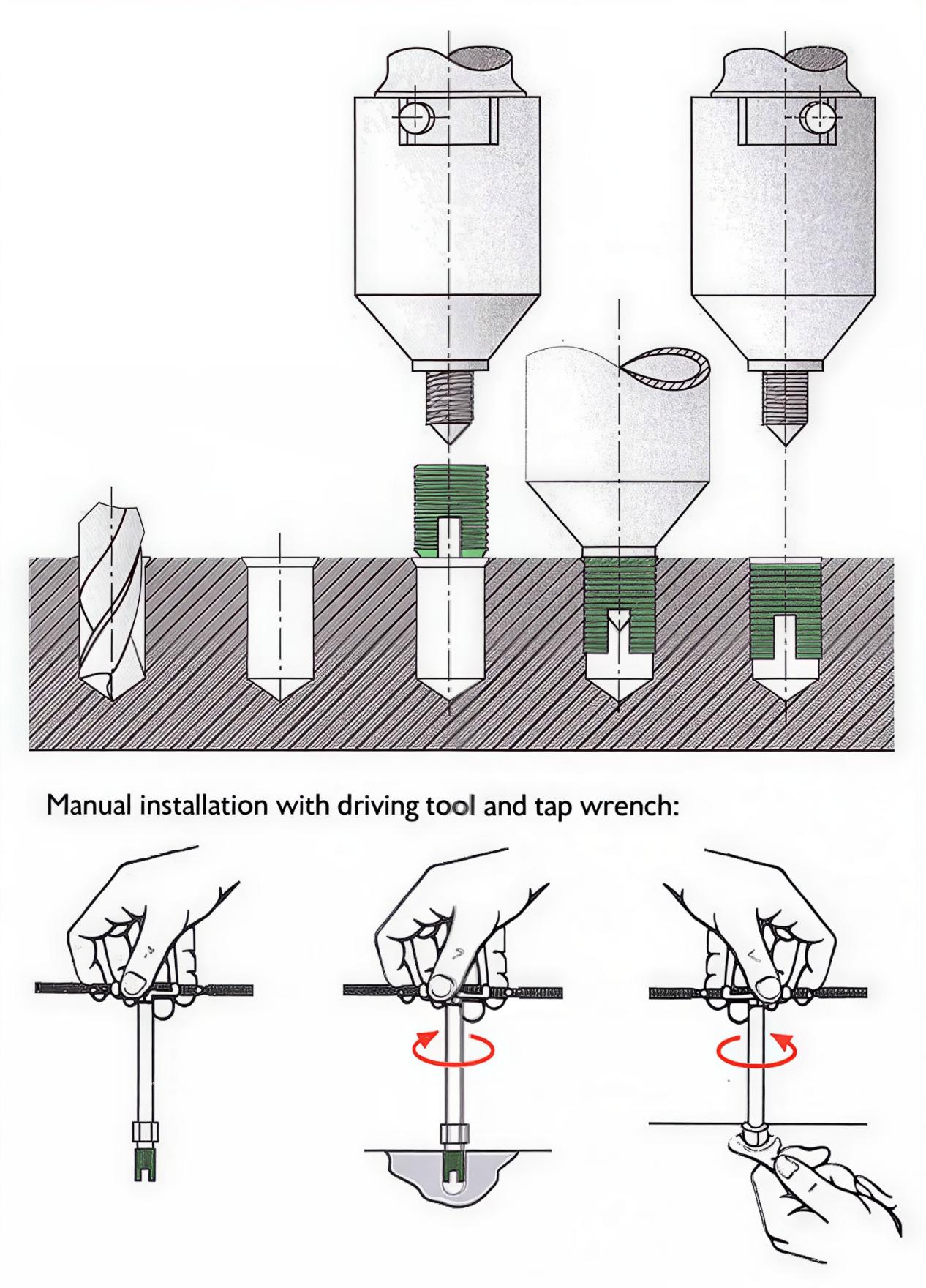

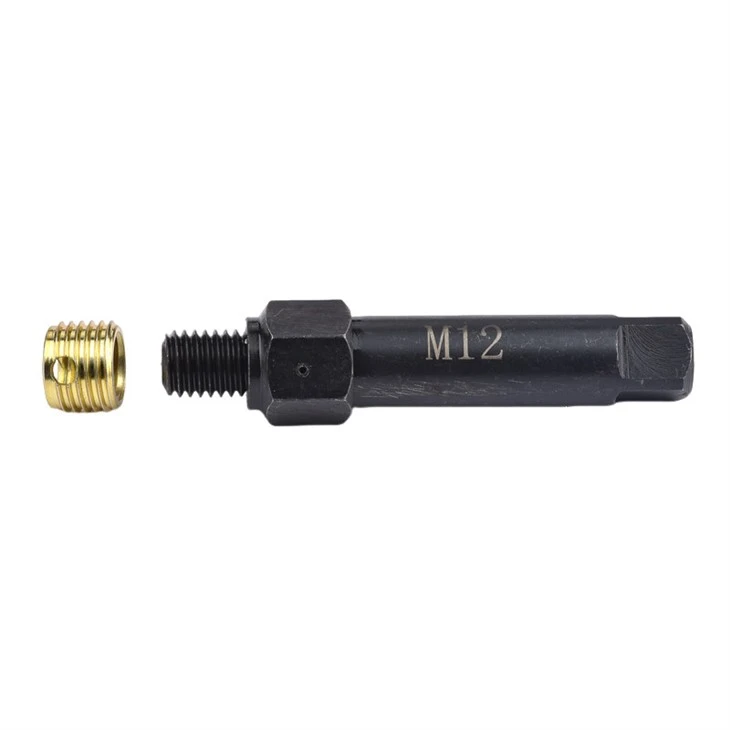

Bagaimana Cara Memasang Sisipan Self Tapping?
Prosedur Instalasi
● Bor lubang sesuai diameter yang ditentukan dan lakukan countersink jika diperlukan.
● Pasang sisipan sadap sendiri ke alat pemasangan dengan slot pemotongan atau lubang pemotongan menghadap ke bawah.
● Pastikan tiang penggerak terpasang tidak lebih dari setengah tinggi slot atau lubang pemotongan.
● Jaga agar alat pemasangan dan sisipan tetap sejajar tegak lurus dengan lubang selama pemasangan.
● Saat menggunakan penggerak produksi, posisikan selongsong putar pada pin penghenti yang terbuka sehingga digerakkan searah jarum jam.
● Atur pembatas kedalaman, jika memungkinkan, untuk menempatkan sisipan 0,1–0,2 mm di bawah permukaan material dasar.
● Berikan tekanan ke bawah secara konsisten sambil menggerakkan sisipan self tach ke kedalaman yang diperlukan.
● Balikkan alat untuk melepaskannya dari sisipan; penggerak produksi terlepas secara otomatis, sedangkan perkakas tangan memerlukan mur hex untuk ditahan selama pembalikan.
● Hindari memasukkan sisipan ke bawah atau menerapkan torsi berlebihan, karena hal ini dapat merusak ulir atau mengurangi-kinerja penarikan.
Catatan
● Sebagian besar masalah pemasangan disebabkan oleh ukuran lubang yang salah, kondisi alat yang buruk, atau teknik pemasangan yang tidak tepat.
● Uji coba instalasi sangat disarankan sebelum memulai produksi.
Pengiriman & Pelayanan|Mengunci Teknologi Sisipan
Pengiriman Standar untuk Stok Produk
Untuk produk yang tersedia di inventaris kami, kami memastikan{0}}pengiriman pada hari yang sama. Bergantung pada lokasi Anda dan metode logistik yang dipilih, pengiriman biasanya memerlukan waktu 5–10 hari kerja.
01
Produksi & Pesanan Khusus
Untuk Loctite-Sisipan Berlapis yang disesuaikan atau spesifikasi non-standar, waktu tunggu produksi kami adalah sekitar dua minggu setelah konfirmasi pesanan. Kami memberikan dukungan-ke-end, mulai dari pemilihan material dan desain benang hingga aplikasi pelapisan dan kontrol kualitas.
02
Jaminan & Pengujian Mutu
Semua sisipan menjalani pemeriksaan dan pengujian yang ketat, termasuk-kekuatan tarik keluar, ketahanan torsi, dan uji daya rekat lapisan, untuk memastikan bahwa setiap sisipan memenuhi standar industri. Gambar yang disarankan: Foto sisipan pengujian peralatan lab, misalnya, penguji torsi,-rig pengujian yang dapat ditarik, atau tim QC yang sedang memeriksa produk.
03
Cara Memesan
● Pilih produk: Jelajahi katalog kami atau hubungi kami dengan spesifikasi Anda.
● Konfirmasikan persyaratan: Jumlah, ukuran benang, jenis pelapis, dan tanggal pengiriman.
● Lakukan pemesanan: Tim penjualan profesional kami akan mengonfirmasi waktu tunggu dan opsi pengiriman.
04
Hubungi kami
Untuk pertanyaan tentang Loctite-Coated Thread Inserts, harga, atau konsultasi teknis, tim kami siap merespons dalam waktu 2 jam.
Tag populer: sisipan sadap sendiri yang buta, produsen, pemasok, pabrik sisipan sadap sendiri yang buta, Sisipan Benang Pemotong Sendiri, sisipan mengetuk sendiri, Sisipan Mengetuk Sendiri Berlubang, Sisipan Perbaikan Benang Mengetuk Sendiri, Sisipan Berulir Self Tapping Untuk Logam, Sisipan Penyadap Diri Stainless Steel
